產品分類：閘閥系列

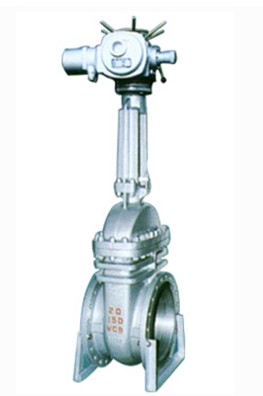

產品名稱：美標電動閘閥

簡短說明：

主要特點

Z940Y美標電動閘閥適用于煤粉、煤炭、糖漿、污水，是造紙行業一種理想的密封閥門。

Z940Y美標電動閘閥詳細介紹

Z940Y美標電動閘閥適用于煤粉、煤炭、糖漿、污水，是造紙行業一種理想的密封閥門，在管道上作調節和節流使用，可在任意位置安裝。本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。

型號：Z940Y

通徑：2″--40″

壓力：150--600LB

溫度：≤ 425 ℃

材質：碳鋼，不銹鋼等

設計標準：JB，GB，ANSI，API，BS，DIN，NF

Z940Y美標電動閘閥結構特點：

1、采用對夾式結構，體積小，重量輕。

2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

5、流阻小。

6、安裝維修方便。

主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閘板	WCB	CF8	CF8M	Monel	ASTM A351 CF8
閥桿	F6a	F304	F316	Monel	F304
閘板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

殼體	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
閘板	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
閥桿	F304L	F316	F316
閘板密封面	304L 304L STL	316 316 STL	316L 316L STL
閥座密封面	304L STL STL	316 STL STL	316L STL STL

技術參數 2580

壓力級	DN (mm)	NPS (_n)	L			d	H	W	H1	W1	H2	W2	電動裝置
壓力級	DN (mm)	NPS (_n)	RF	RTJ	BW	d	H	W	H1	W1	H2	W2	電動裝置
600 (PN110)	50	2	292	295	292	51	444	200	-	-	550		DZW20A
	65	21/2	330	333	330	64	500	250	-	-	600	590	DZW20A
	80	3	356	359	356	76	558	280	585	310	660	590	DZW30A
	100	4	432	435	432	102	665	300	695	310	780	590	DZW45A
	125	5	508	511	508	127	760	350	790	310	850	810	DZW60A
	150	6	559	562	559	152	868	450	900	310	990	830	DZW90
	200		660	664	660	203	1073	500	1110	310	1130	830	DZW120
	250	10	787	791	787	254	1263	650	1300	460	1360	870	DZW180
	300	12	838	841	838	305	1600	700	1650	460	1520	870	DZW250
	350	14	889	892	889	337	1692	900	1750	460	1730	1170	DZW350
	400	16	991	994	991	406.5	1835	900	1900	460	1840	1170	DZW500
900 (PN150)	50	2	368	371	368	51	458	280	-	-	832	590	DZW20A
	65	21/2	419	422	419	62	550	280	-	-	880	590	DZW30A
	80	3	381	384	381	74	610	300	660	310	910	590	DZW30A
	100	4	457	460	457	100	702	350	750	310	1020	590	DZW45A
	125	5	559	562	559	125	850	400	900	310	-	-	DZW60A
	150	6	610	613	610	150	980	500	1060	460	1060	830	DZW90
	200	8	737	740	737	201	1100	650	1140	460	1150	830	DZWl20
	250	10	838	841	838	252	1320	700	1370	460	1320	870	DZWl80
	300	12	965	968	965	303	1500	900	1560	460	1580	870	DZW250
	350	14	1029	1038	1029	322	1900	900	1950	600	1660	1170	DZW350
	400	16	1130	1140	1130	373	2050	900	2100	600	1780	1170	DZW500
1500 (PN260)	50	2	368	371	368	49	510	280	-	-	-	-	DZW30A
	65	21/2	419	422	419	62	560	300	-	-	-	-	DZW30A
	80	3	470	473	470	74	620	350	670	310	960	590	DZW45A
	100	4	546	549	546	100	728	400	770	310	1040	810	DZW60A
	125	5	673	676	673	125	870	450	920	310	-	-	DZW90
	150	6	705	711	705	144	1000	500	1070	460	1250	830	DZWl20
	200	8	832	841	832	192	1130	750	1180	460	1600	870	DZWl80
	250	10	991	1000	991	239	1360	900	1410	600	2150	870	DZW250
	300	12	1130	1146	1130	287	-	-	1620	600	2380	1170	DZW350
	350	14	1257	1276	1257	315	-	-	2020	600	1170	DZW500
