產品分類 ：閘閥系列

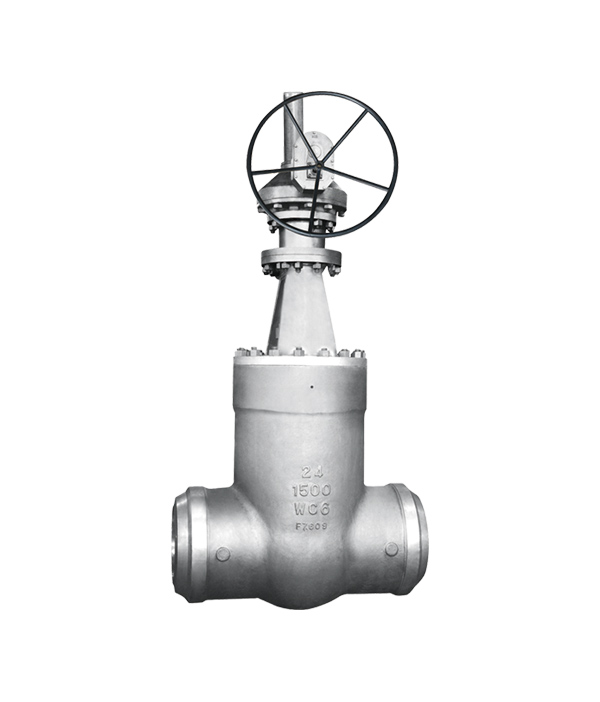

產品名稱 ：鉻鉬鋼閘閥
簡短說明：
主要特點
Z41Y鉻鉬鋼閘閥 適用介質 蒸汽 壓力范圍 1.6-32(Mpa) 適用溫度570(℃)
Z41Y/Z61Y 高溫閘閥 連接形式 法蘭 主體材料 鉻鉬鋼 公稱通徑 DN15-500(mm) 適用介質 蒸汽 壓力范圍 1.6-32(Mpa)
適用溫度 570(℃)
Z41Y/Z61Y高溫鉻鉬鋼閘閥產品引用標準：
Z41Y/Z61Y高溫鉻鉬鋼閘閥設計與制造：GB12234
Z41Y/Z61Y高溫鉻鉬鋼閘閥結構長度：GB12221
Z41Y/Z61Y高溫鉻鉬鋼閘閥壓力溫度等級：GB9131 GB/T74 HG20604
Z41Y/Z61Y高溫鉻鉬鋼閘閥連接法蘭：JG/T79 GB9113 HG20593-20635
Z41Y/Z61Y高溫鉻鉬鋼閘閥試驗與檢驗：GB13927 JB/T9092
Z41Y/Z61Y高溫鉻鉬鋼閘閥產品用途
Z41Y/Z61Y高溫鉻鉬鋼閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各
種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
Z41Y/Z61Y高溫鉻鉬鋼閘閥產品結構特點
1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2.閘板與閥座密封面用鐵基合金堆焊或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷
性能好、使用壽命長。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
Z高溫鉻鉬鋼閘閥主要零件的材料說明:
|
主要零件的材料說明：
|
性能規范Property and specifiecation
|
|
產品型號 Product type
公稱壓力PN(MPa)Nominal pressure
|
試驗壓力(MPa)Test pressure
|
工作壓力(MPa)
Working pressure
|
工作溫度(℃)
Working temperature
|
適用介質
Appicable medium
|
|
強度試驗
Sheel test
|
密封試驗/上密封實驗
Seal test
|
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
主要零件材料Matecrial for main parts
|
|
零件名稱Part name
|
材料牌號Material designation
|
|
閥體Body
|
WCB
|
WC6
|
WC9
|
|
閥板Disc
|
WCB
|
WC6
|
WC9
|
|
閥蓋Bonnet
|
25
|
12Cr1Mo1VA
|
|
閥桿Stem
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
閥座Seat
|
25
|
12Cr1Mo1VA
|
|
密封環Sealing ring
|
S軟鋼(增強柔性石墨)S soft steel (flexible graphite)
|
S軟鋼S soft steel
|
F軟鋼F Soft steel
|
|
填料Packing
|
增強柔性石墨Fexible graphite
|
|
支架Yoke
|
WCB
|
WCB或WC6
|
|
閥桿螺母Stem nut
|
45(ZCuZn25A16Fe3Mn3)
|
|
四開環Four piece ring
|
1Cr13
|
20Cr1MoVA
|
|
|
|
主要外形尺寸：
|
公稱通徑DNNominal diameter
|
主要外形尺寸和連接尺寸Main external and connecting dimensions
|
電動裝置Electric dewice
|
重量Weight
|
|
d
|
L
|
H
|
L1
|
L2
|
|
Z960Y-250
|
|
100
|
84
|
406
|
1164
|
437
|
277
|
DZW45
|
234
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
DZW60
|
343
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
DZW180
|
638
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
DZW180
|
654
|
|
300
|
280
|
1067
|
2106
|
764
|
398
|
DZW350
|
1973
|
|
Z960Y-320
|
|
100
|
96
|
533
|
1236
|
437
|
277
|
DZW60
|
291
|
|
125
|
118
|
610
|
1302
|
437
|
277
|
DZW60
|
315
|
|
150
|
148
|
762
|
1403
|
526
|
283
|
DZW90
|
672
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
DZW180
|
684
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
DZW180
|
696
|
|
Z960Y-P54100V
|
|
175
|
148
|
762
|
1650
|
554
|
309
|
DZW180
|
683
|
|
225
|
222
|
1041
|
1650
|
554
|
309
|
DZW180
|
704
|
|
250
|
222
|
1041
|
1795
|
554
|
309
|
DZW180
|
1214
|
|
300
|
294
|
1245
|
2080
|
554
|
309
|
DZW250
|
2125
|
|
Z960Y-P54170V
|
|
125
|
98
|
630
|
1230
|
437
|
277
|
DZW60
|
312
|
|
225
|
186
|
1060
|
1680
|
554
|
309
|
DZW180
|
1401
|
|
300
|
278
|
1397
|
2265
|
764
|
|
DZW500
|
2834
|
|
325
|
310
|
1448
|
2265
|
690
|
398
|
DZW500
|
2632
|
|
350
|
338
|
1550
|
2536
|
715
|
|
DZWC-4
|
5591
|
|
