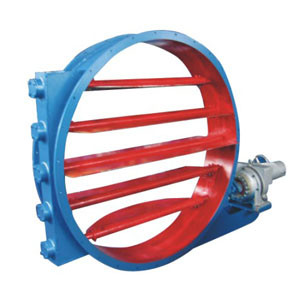

百葉通風蝶閥

本閥是通風除塵及環保系統理想的啟閉和調節設備，采用優質合金鋼板焊接，具有體積小，重量輕、流通截面大、啟閉靈活、可現場操作和遠程控制。適用于冶金、礦山、電站、建材、醫藥、化工、輕功等行業。

一、產品概述

我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼或聚四氟乙烯制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、主要技術參數

公稱通經DN（mm) 50～2000
公稱藥理PN（MPa) 0.6 1.0 1.6 2.5
密封試驗(MPa) 0.66 1.1 1.76 2.75
強度試驗(MPa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～425℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、
蝶板 WCB、合金鋼、不銹鋼、
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨

五、采用標準

制造標準 JB/T 8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92

本閥是我廠與科研單位共同開發的新產品，并通過了國家級鑒定，是調節和啟閉空氣、煙氣、塵氣及可燃性氣體的可靠設備，本閥與各種執行機構配套組合成不同性能的閥門，葉片多、噪聲小、重量輕、操作力矩小、流通能力大、操作方便、價格便宜、特別適用于大口徑、大流量、低壓差場合。廣泛應用于冶金、礦山、建材、化工、電站等工業部門。

主要性能：

*公稱壓力：0.1Mpa

*適用溫度：-20~300℃

*泄漏率：普通型≤3％；地泄漏率≤1％

*電源電壓：220V或380V·AC

*輸入信號：0~10（4~20）mA·DC或開關量信號

注：*本閥可按照用戶要求制造（非水平安裝時，請在合同中注名夾角）。

外形圖
