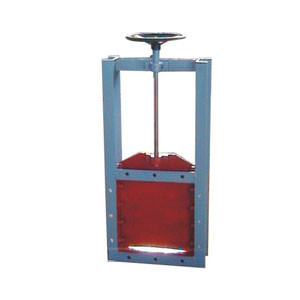

電動插板閥 電動平板閘門 電動螺旋閘閥 電動插板門
電動插板閥具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0Mpa-2.5Mpa情況下正常工作。電動插板閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄露。
電動插板閥結構緊湊密封性好，使用壽命長，維護方便等特點。適用于建材、冶金、礦山、化工等行業粉塵物料，流量控制的管道和料斗上。
電動插板閥：電動插板閥廣泛地用于冶金、礦山、建材等行業的粉塵物料的流量控制的管道上，是控制粉塵物料流量的理想設備。電動單向平板閘閥結構特點：電動單向平板閘閥采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩。電動插板閥、電動雙向平板閘閥該閘門主要由框架、閘板及手電動驅動機構組成，電機經過減速劑通過鏈輪轉動帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。閘閥結構簡單，重量輕，操作靈活，裝拆方便，采用優質碳素鋼制造，其強度高，性能好，使用壽命長；絲桿及螺母采用了軟防罩結構，不受外界粉塵影響。
電動插板閥也叫電動螺旋閘閥、電動插板門通常于卸料器配套使用，電動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板閥密封結構可以分軟密封、硬密封結構。電動插板閥工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板閥在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
電動插板閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。電動插板閥廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。插板閥結構緊湊、耐磨，泄漏量小，具有操作簡便、動作靈活、省力等特點，可以在高溫、高粉塵、強磁的環境下正常工作。
電動插板閥公稱壓力：0.05Mpa適用溫度：≤600℃適用介質：晶粒、顆粒、粉狀物料等。口徑：DN200～800，200×200～800×800我公司集多年使用插板閥的經驗最具創新的設計，
電動插板閥連接尺寸
|
類別 |
A×A |
B×B |
C×C |
L |
H |
n-d |
重量 |
|
單向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
1400 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
說明 |
LMD-單向 |
I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 |
||||
