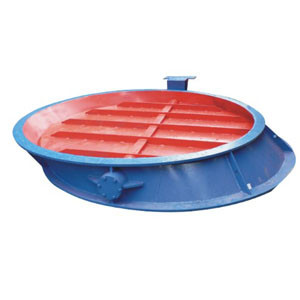

傾斜式通風蝶閥

產品詳細說明

產品名稱：通風蝶閥

1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響

二， 通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

三，主要技術參數

公稱通徑	DN(mm)	50～2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 Ps(MPa)	強度試驗	0.075	0.375	0.9
	密封試驗	≤1.5％泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

四，通風蝶閥零件材料與工況：

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料	柔性石墨

五，蝶閥密封材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	C5或C12	鉻 Cr-18型、304、31 6	12CrMoV
耐最高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低溫度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	≤ 25℃	≤345℃	≤595℃	≤ 650℃	≤600℃	≤560℃

六，D41/341/641/941W-0.5/2.5/6 C．P．R．V系列連接尺寸

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)		連接尺寸 (標準值)								參考重量 (kg)
					0.05MPa、0.25MPa				O．6MPa
mm	inch	L	H	H1	D	D1	D2	Z-d	D	D1	D2	Z-d
100	4	120	105	219	210	170	144	4-18	210	170	144	4-18	20
125	5	120	120	234	240	200	174	8-18	240	200	174	8-18	25
150	6	120	132	247	265	225	199	8-18	265	225	199	8-18	29
200	8	140	160	403	320	280	254	8-18	320	280	254	8-18	47
250	10	140	187	433	375	335	309	12-18	375	335	309	12-18	67
300	12	170	220	465	440	395	363	12-22	440	395	363	12-22	78
350	14	170	245	539	490	445	413	12-22	490	445	413	12-22	96
400	16	190	270	543	540	495	463	16-22	540	495	463	16-22	130
450	18	190	297	571	595	550	518	16-22	595	550	518	16-22	142
500	20	190	322	644	645	600	568	20-22	645	600	568	20-22	191
600	24	210	377	701	755	705	667	20-26	755	705	667	20-26	230
700	28	210	430	753	860	810	772	24-26	860	810	772	24-26	250
800	32	210	487	807	975	920	878	24-30	975	920	878	24-30	320
900	36	250	537	973	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	250	587	1023	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	250	687	1153	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	300	760	1810	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	300	895	1815	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	300	995	1920	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	300	1095	2025	2190	2130	2090	48-30	2265	2180	2125	48-42	3050

七， 通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
